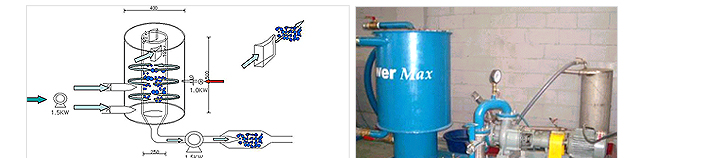

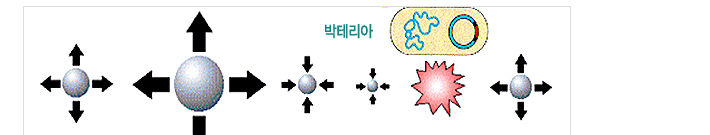

펌프에 의해 외통 접선방향으로 투입된 고형물 및 슬러지가 원통내부의 공간부를 따라 고속으로 와류를 일으키면서 상승 이동하는데 이때 유체간 혹은 내통과의 마찰력과 전단속도차에 의해 강렬한 전단현상이 발생하게 되어 이동하는 동안 고형물이나 미생물 슬러지가 충돌, 충격 및 전단력을 겪어 고형물은 미립자화되고 미생물은 세포막의 파괴에 의해 가용화 됩니다. 그리고 내통을 통과할 때 캐비테이션 (Cavitation)이 발생되고 캐비테이션 기포가 붕괴(collapse) 될 때 주위에 국부적으로 발생하는 고온(약 5,000 ℃정도), 고압(수Gpa) 그리고 라디칼이 형성에 의해 고형물과 슬러지는 분해·산화·파쇄되어 고형물의 물성이 변하게 되고 후단에 오리피스형 케비테이션 장치를 두면 가용화를 더욱 촉진시킬 수 있는 단순구조(Simple structure), 복합기능(Multi-functions)을 보유한 장치입니다.

(1) 파급효과

● 환경개선- 해양투기오염, 소각시 대기오염, 매립시 침출수의 지하수오염등의 환경문제를 해결하고 여러분야에 적용이 가능함● 경제효과- 저비용으로 슬러지를 감량화및 가용화 하여 에너지 창출
                - 단순, 복합기능의 장치로서 시설 및 유지 관리가 저렴하므로 경제적임

(2) 활용방안

● 컴팩트한 바이오가스 생산을 위한 전처리시설, 슬러지 감량화시설
● 고농도 유기고형물의 물성변화 및 생물학적처리(호기,혐기)기능향상
● 기존과부하 생물처리장의 증설없는 공정제공
● Cavitation연구및 전산유체모델(CFD:Fluent)적용
제품사양
항 목 사 양 비 고
Height 0.50m
Outer Diameter 0.40m
Inner Diameter 0.25m
Apparatus Total Volume 62.8 ×10-3 ㎥ 63 L
Outer Volume 38.3 ×10-3 ㎥ 38 L
Inner Volume 24.5 ×10-3 ㎥ 25 L
Pump 1.5kw x 2set
Compressor 0.7kw Total 3.7 kw
Material Acrylic resin
여기서, 케비테이션수(Cavitation number) σ, P1 은 워터 제트 분사 압력 (MPa),
P2 는 반응기 내의 유체 압력 (MPa) , Pυ 는 유체의 포화 증기압 (MPa)
